Grafy – prezeranie podrobných údajov

Na hornej lište pod ikonou aplikácie Mapy CDB je časť : GRAFY

Grafy - Mapy CDB

Vyberieme diaľnicu/cestu, o ktorej chceme vedieť podrobné údaje. Výber je možný dvomi spôsobmi:

- napíšeme číslo diaľnice/ cesty

- vyberieme diaľnicu/cestu priamo z mapy, kliknutím na dané miesto.

Grafy - Mapy CDB, výber cesty

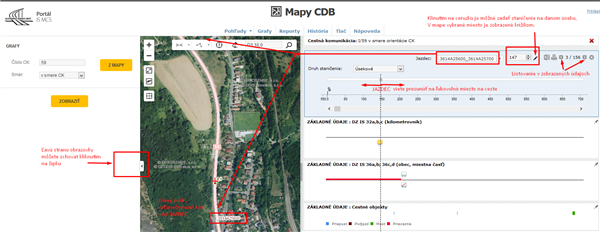

Po výbere diaľnice/ cesty   sa okno mapy rozdelí na 2 časti. V ľavom okne vidíme mapu, a v pravom okne sa zobrazia Grafy, ktoré zobrazujú podrobné údaje.

Pre vybranú diaľnicu/ cestu sa pod horizontálnou osou zobrazujú grafy tých bodových a líniových prvkov, ktoré sú preddefinované pre používateľov.

Podľa typov hodnôt rôznych sledovaných údajov sú informácie vyjadrené v textovej alebo grafickej forme (ako bodové prvky vo forme klikateľných značiek na čiare, líniové prvky vo forme úsečiek, spojité veličiny vo forme grafov).

Grafy - zorientujme sa

Vizuálny indikátor vybraného bodu na diaľnici/ ceste (na osi pozícií) - tzv. „JAZDEC“, označuje aktuálnu pozíciu na úseku v podobe malej oválnej značky.

Značku je možné stlačením ľavého tlačidla myši chytiť a posúvať po osi. „Jazdec“ na osi označuje miesto na diaľnici/ ceste, v ktorom chce používateľ prezerať podrobné údaje.

Z označeného miesta diaľnice/ cesty prechádza nadol zvislica, ktorá vyznačuje na grafe príslušné hodnoty údajov v príslušnom mieste. Pohyb jazdca na osi pozícií (ťahom myši) sa premieta aj do mapy (v druhom okne) na trase cestného úseku, kde má podobu pohybujúceho sa červeného krížika.

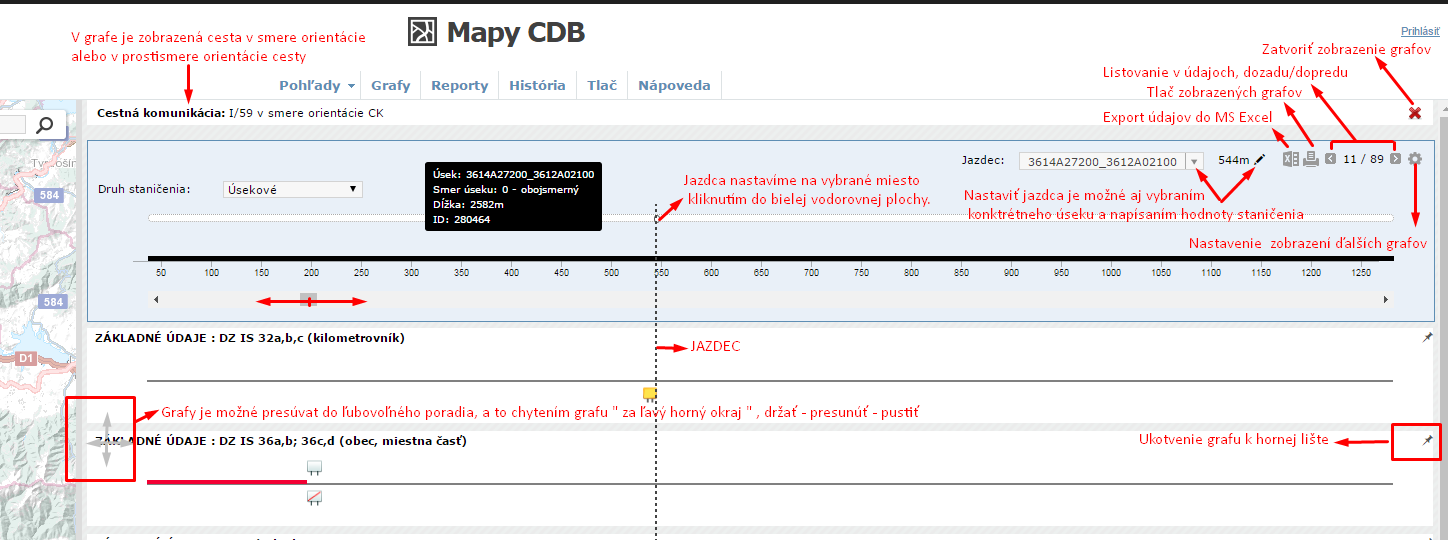

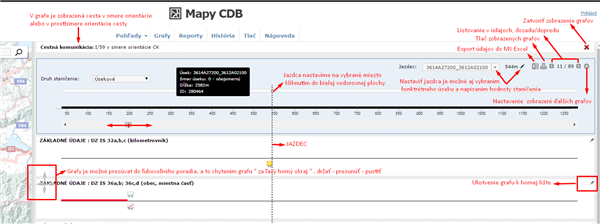

Grafy - vysvetlenie ku hlavičke

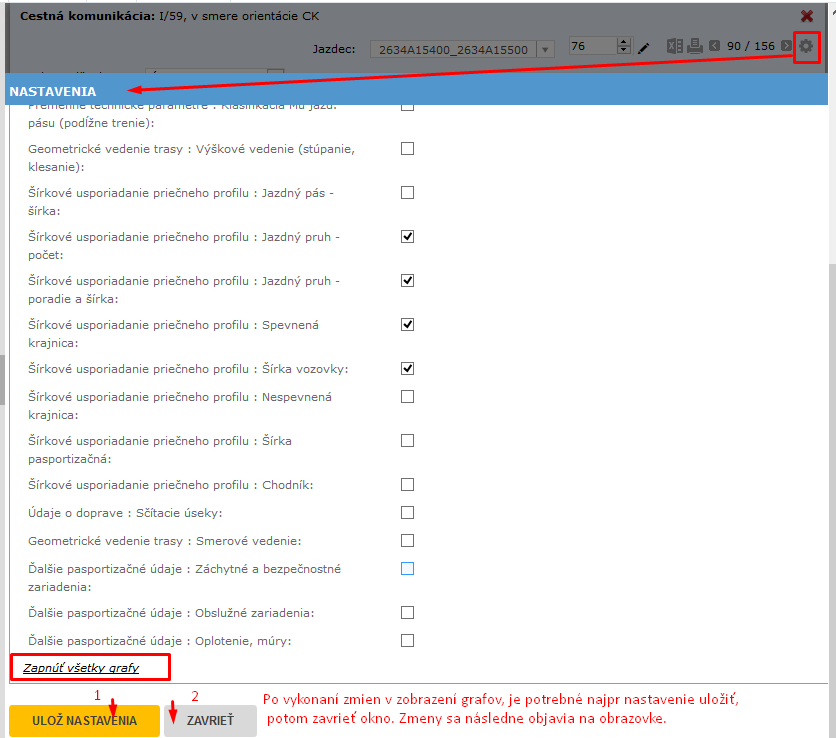

Užívateľ vie prispôsobiť nastavenie grafov – odznačí prednastavené dáta a vyznačí z výberu napr. zobrazenie premenných technických parametrov, svoje nastavenia uloží, zatvorí okno nastavení, a grafy sa prekreslujú podľa zvoleného výberu.

Grafy - nastavenie

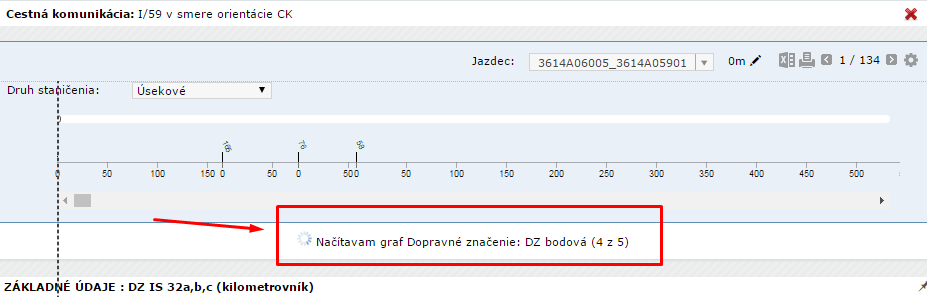

Pri načítaní vačšieho počtu grafov, na úvodnej lište je informácia , ktorý graf sa práve načítava a následne sa vykresľuje.

Grafy - načítanie

Uvádzame niekoľko príkladov zobrazenia podrobných údajov na vybranom úseku cestnej komunikácie:

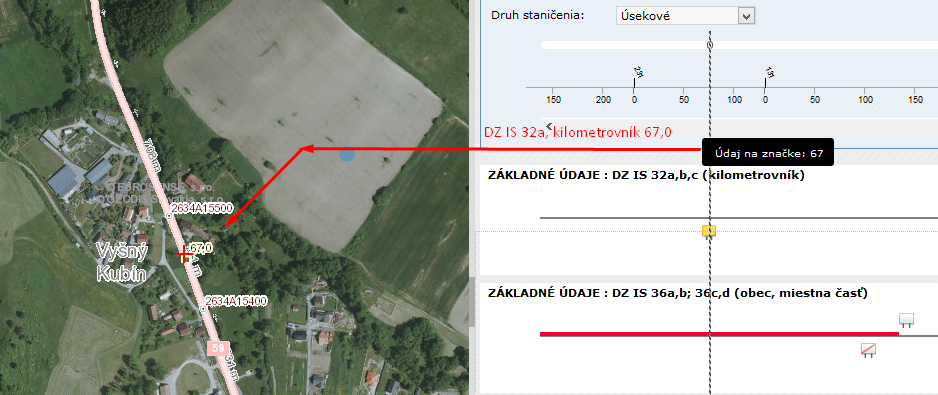

1. Medzi základné údaje patri dopravná značka IS 32a, IS 32b – kilometrovník.

Podrobné údaje - kilometrovník

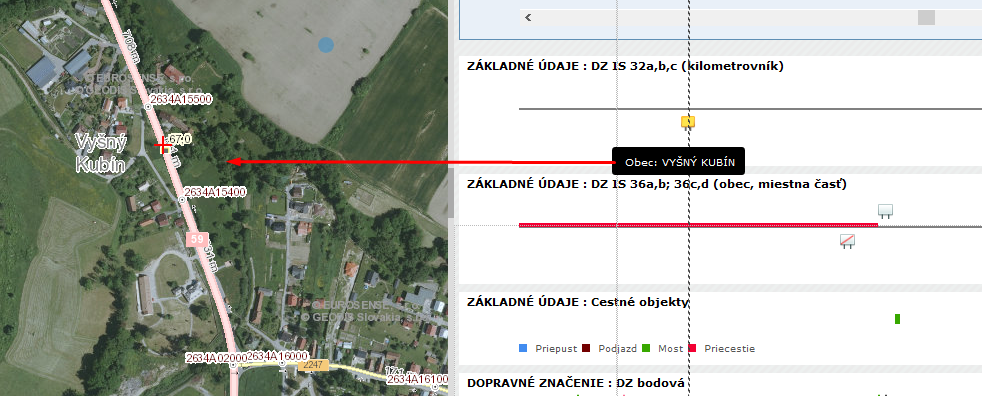

2. Medzi základné údaje patria  dopravné značky IS 36a, IS 36b, IS 36c, IS 36d – obec

Podrobné údaje - obec

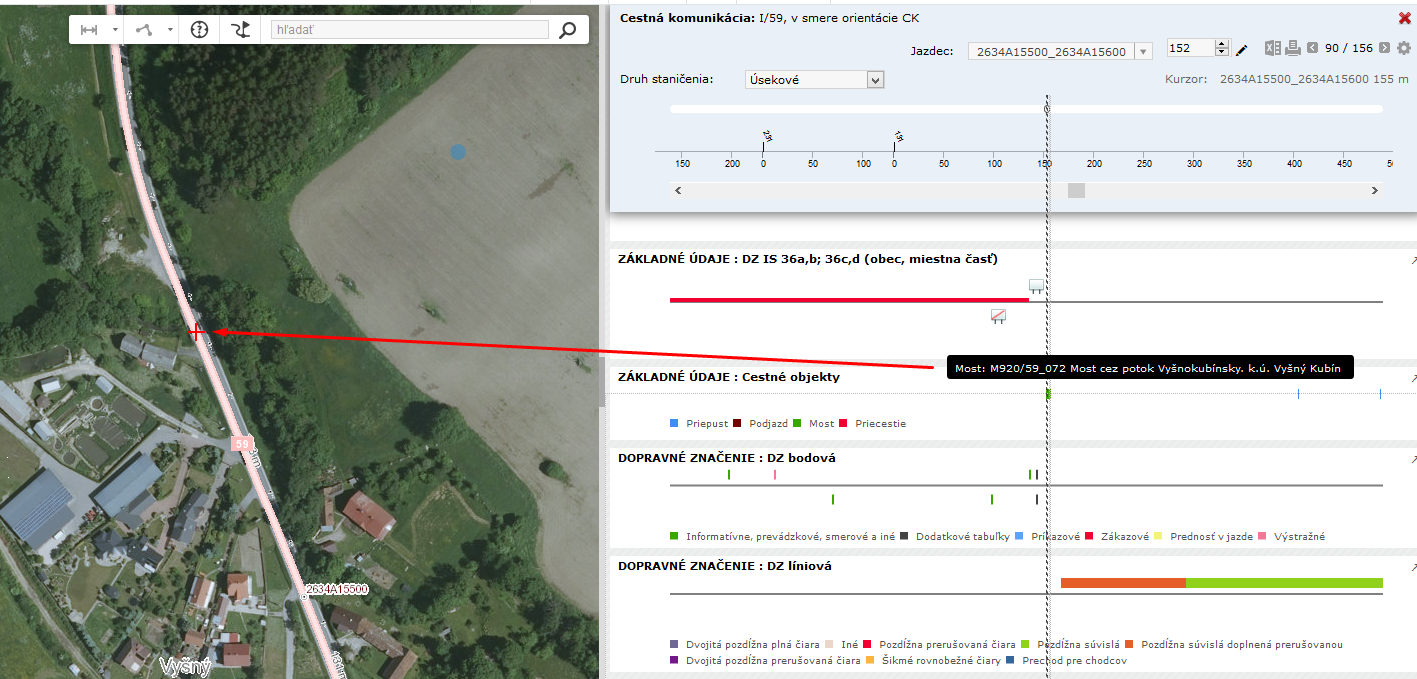

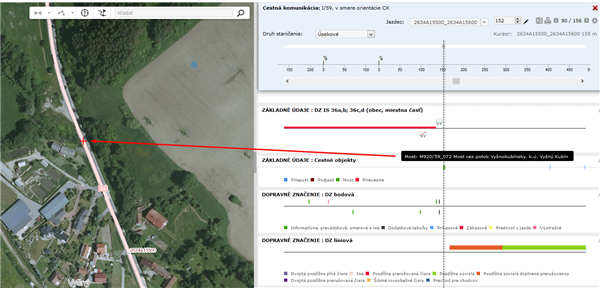

3. Medzi základnými údajmi sa nachádzajú aj cestné objekty – most, podjazd, priepust, železničné priecestie, tunel.

Podrobné údaje - cestné objekty/ most

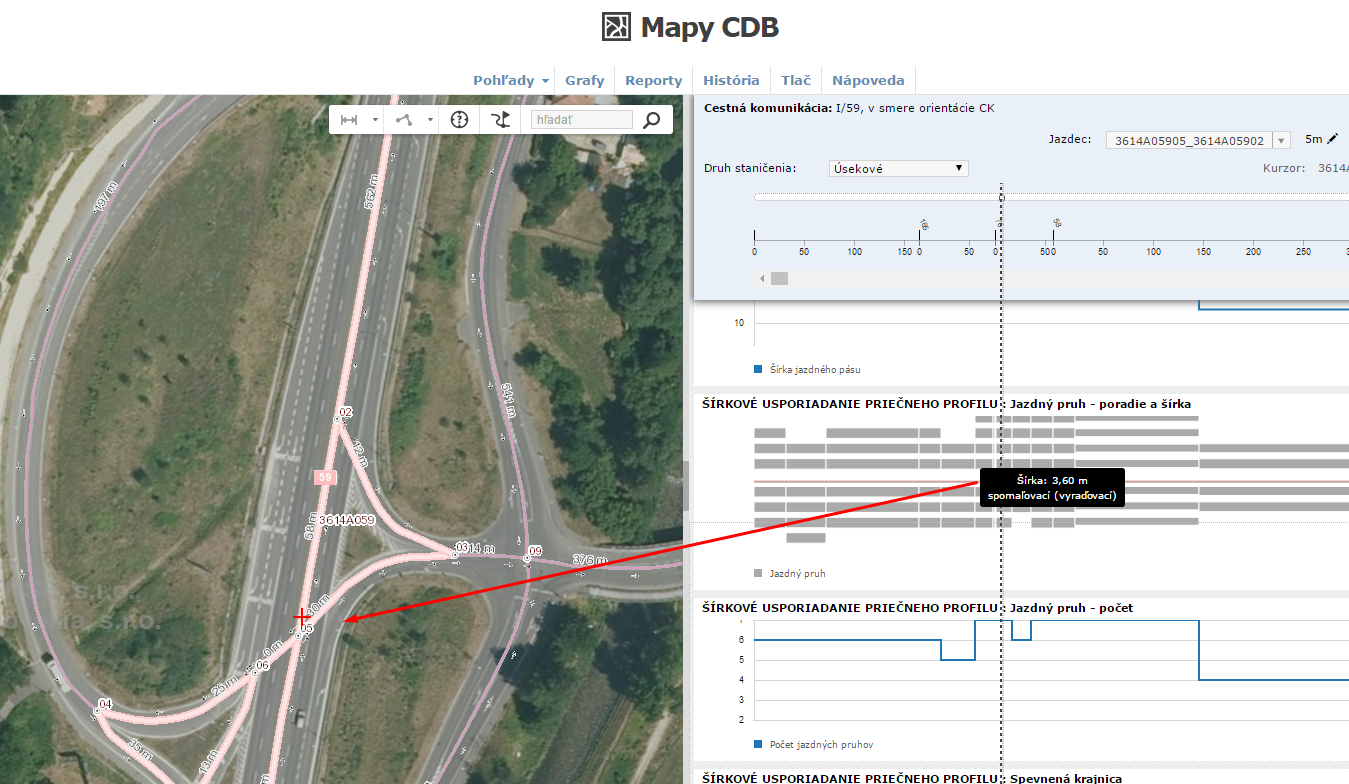

4. Zobrazenie parametrov šírkového usporiadania priečneho profilu : Jazdný pruh, Jazdný pás

Podrobné údaje - jazdný pás, jazdný pruh

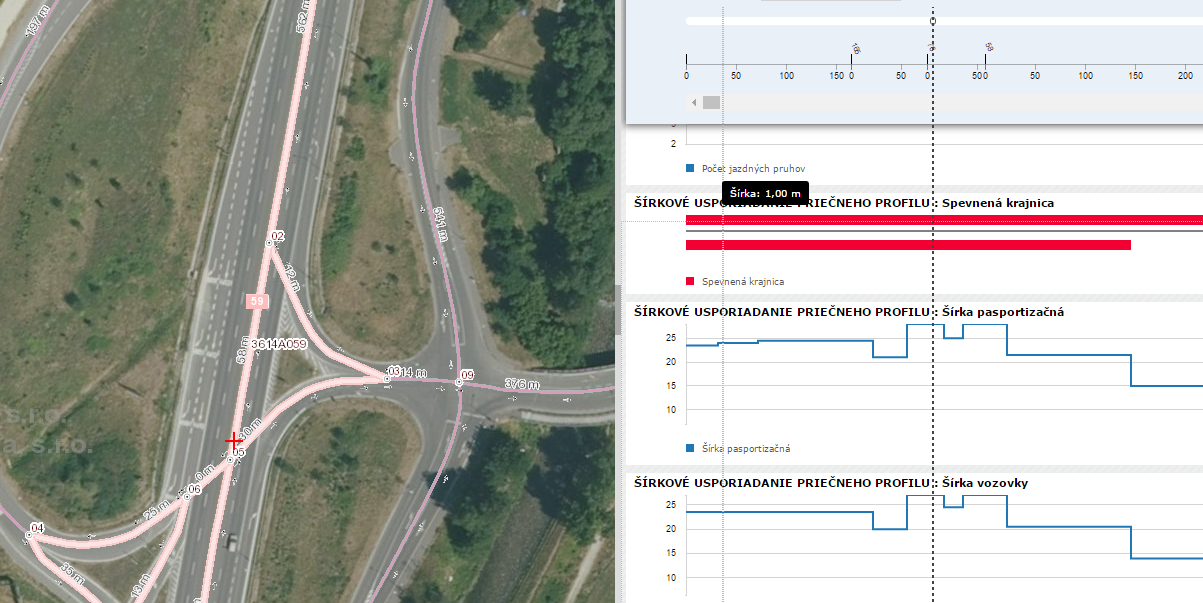

5. Zobrazenie ďalších parametrov šírkového usporiadania priečneho profilu: Spevnená krajnica, Nespevnená krajnica, Pasportizačná šírka.

Podrobné údaje - krajnica CK

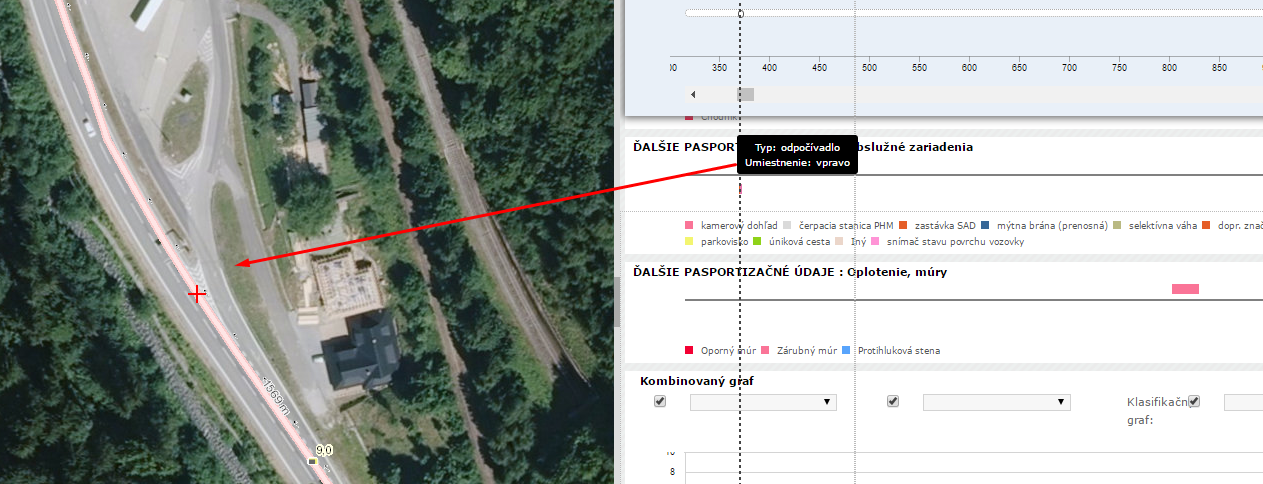

6. Zobrazenie údajov: Obslužné a dopravné zariadenia, Záchytné bezpečnostné zariadenia.

Podrobné údaje CK - obslužné zariadenia

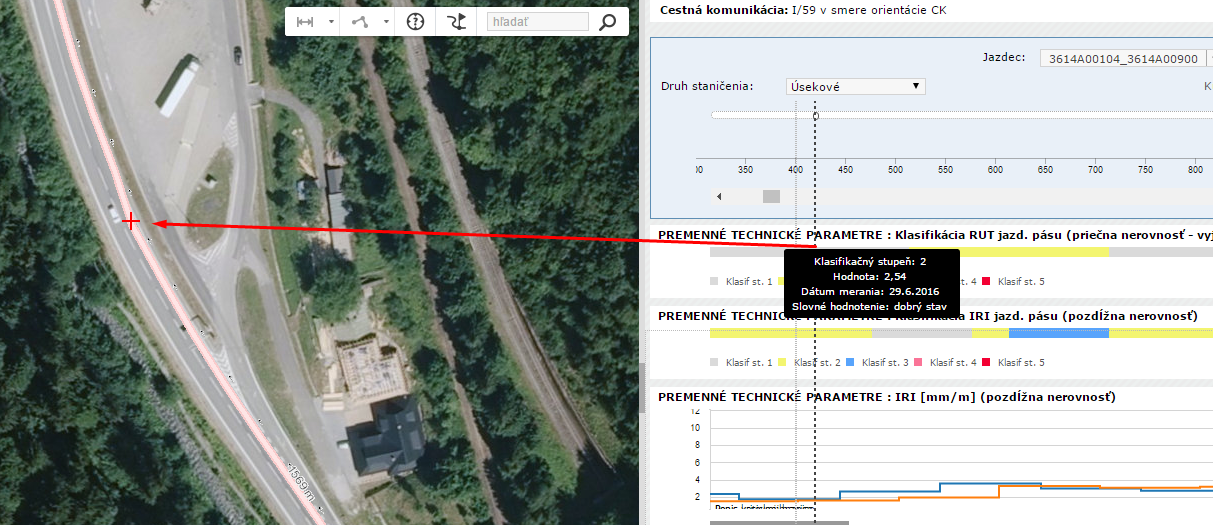

7 . Zobrazenie údajov: Obslužné a dopravné zariadenia, Záchytné bezpečnostné zariadenia. Podrobné údaje CK - Nerovnosti vozoviek

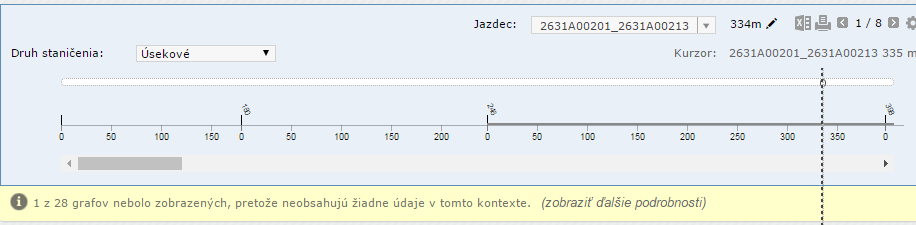

V prípade, ak pre zobrazenie niektorého z grafov neexistuje v databáze na zvolenej ceste (resp. jej rozsahu) ani jeden záznam (nenachádzajú sa tu príslušné údaje), informácia o všetkých typoch chýbajúcich údajov sa zobrazí na hornej lište stránky.

Grafy - chýbajúce údaje
