Kalibračné úseky

Základom kvality všetkých meraných údajov cestných komunikácií je ich kvalitná a čo najpresnejšia lokalizácia.

Z tohto dôvodu je potrebná kalibrácia prístrojov, ktoré sa používajú na meranie vzdialenosti –  dĺžkomerov. Na tento účel slúžia tzv. kalibračné úseky situované na cestných komunikáciach SR.

Kalibračný úsek je úsek cestnej komunikácie s presnou hodnotou dĺžky 1 000 m.

   Kalibračné úseky boli pôvodne vytýčené na smerovo a výškovo „rovných“ úsekoch CK geodetickou stanicou TOPCON s elektronickým diaľkomerom. Následne boli ich začiatky a konce označené značkami s nápisom „Kalibračný úsek – ZÚ“ a „Kalibračný úsek – KÚ“, umiestnenými v nespevnenej krajnici, resp. v násypovom svahu zemného telesa CK a klincami v spevnenej krajnici vozovky.

   V mesiacoch jún-júl 2016 bolo univerzálnou meracou stanicou (totálnou stanicou) Leica TCRA 1202 realizované vytýčenie tých kalibračných úsekov, ktoré mali poškodené alebo zničené vyznačenie v teréne ( kalibračné úseky č. 1, 14, 16, 24, 28, 30 , 31, 36, 38). Presnosť diaľkomeru udávaná výrobcom je 2 + 2ppm (4mm na 1 kilometer). Vytyčovali sa šikmé dĺžky (boli rešpektované sklony jednotlivých kalibračných úsekov). Po vytýčení jednotlivých úsekov bola premeraná šikmá vzdialenosť koncových značiek, chyba neprekročila 2cm. (Jednotlivé kalibračné kilometre majú dĺžku 999,98 – 1000,02 m ±0,004m)

    Kalibračné úseky slúžia všetkým používateľom dĺžkomerov k ich potrebnej kalibrácií a boli preto situované v rámci celej cestnej siete SR. Ich správa je v kompetencii majetkového správcu príslušného úseku CK.

   Ak pri vašich meraniach zistíte porušenie, resp. zničenie označenia kalibračných úsekov (len v prípade, že bola zničená značka označujúca začiatok/koniec KÚ a zároveň na vozovke nie je tento bod vyznačený) nahláste túto skutočnosť na pracovisko odboru cestnej databanky na e-mailovú adresu : infoCDB@ssc.sk

   V prípade, že zistíte len poškodenie značky a z vyznačenia na vozovke je zrejmé kde KÚ začína/končí, je znovu osadenie značky povinnosťou príslušného správcu CK.

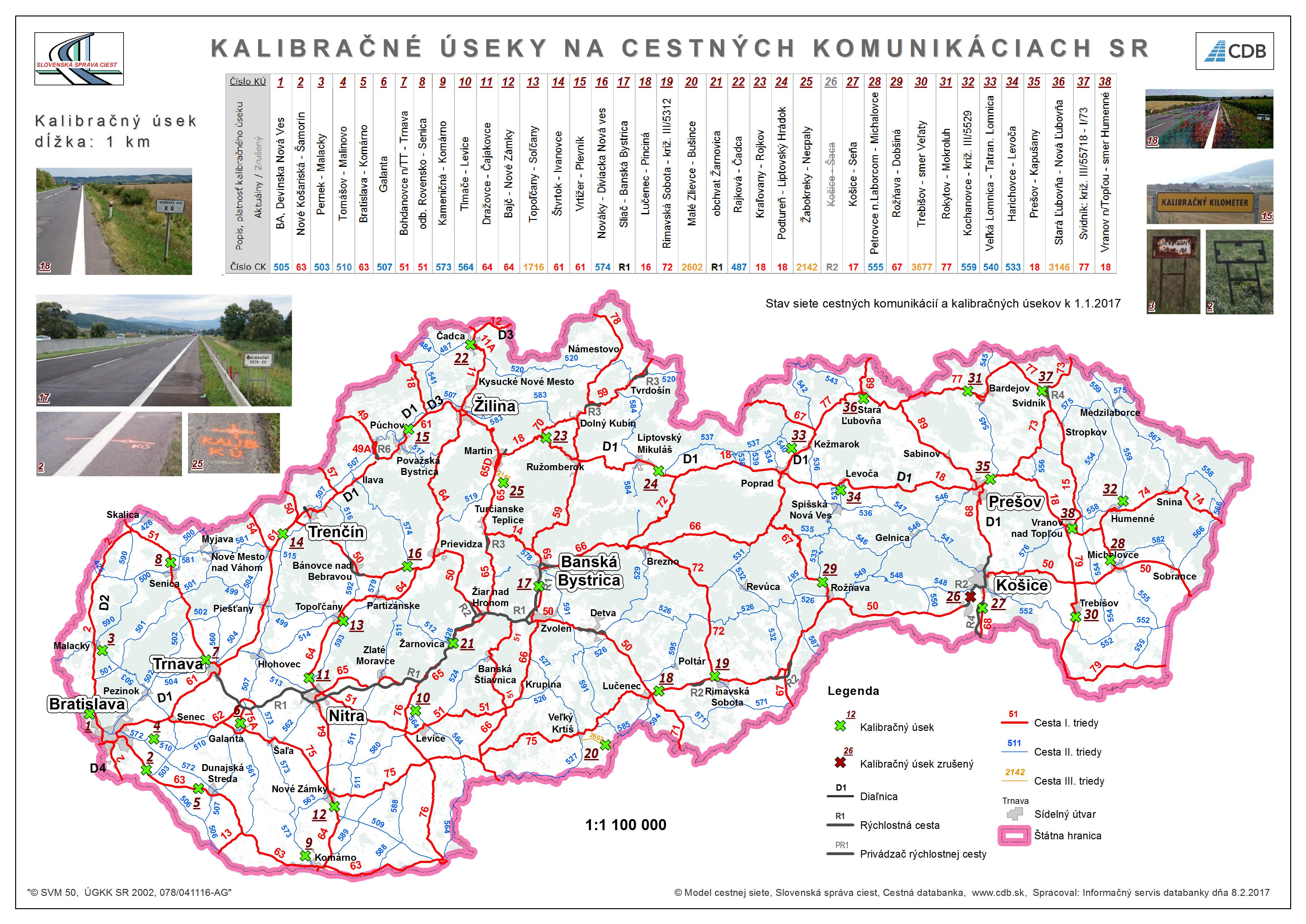

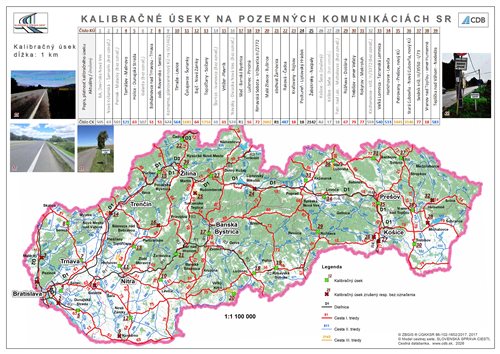

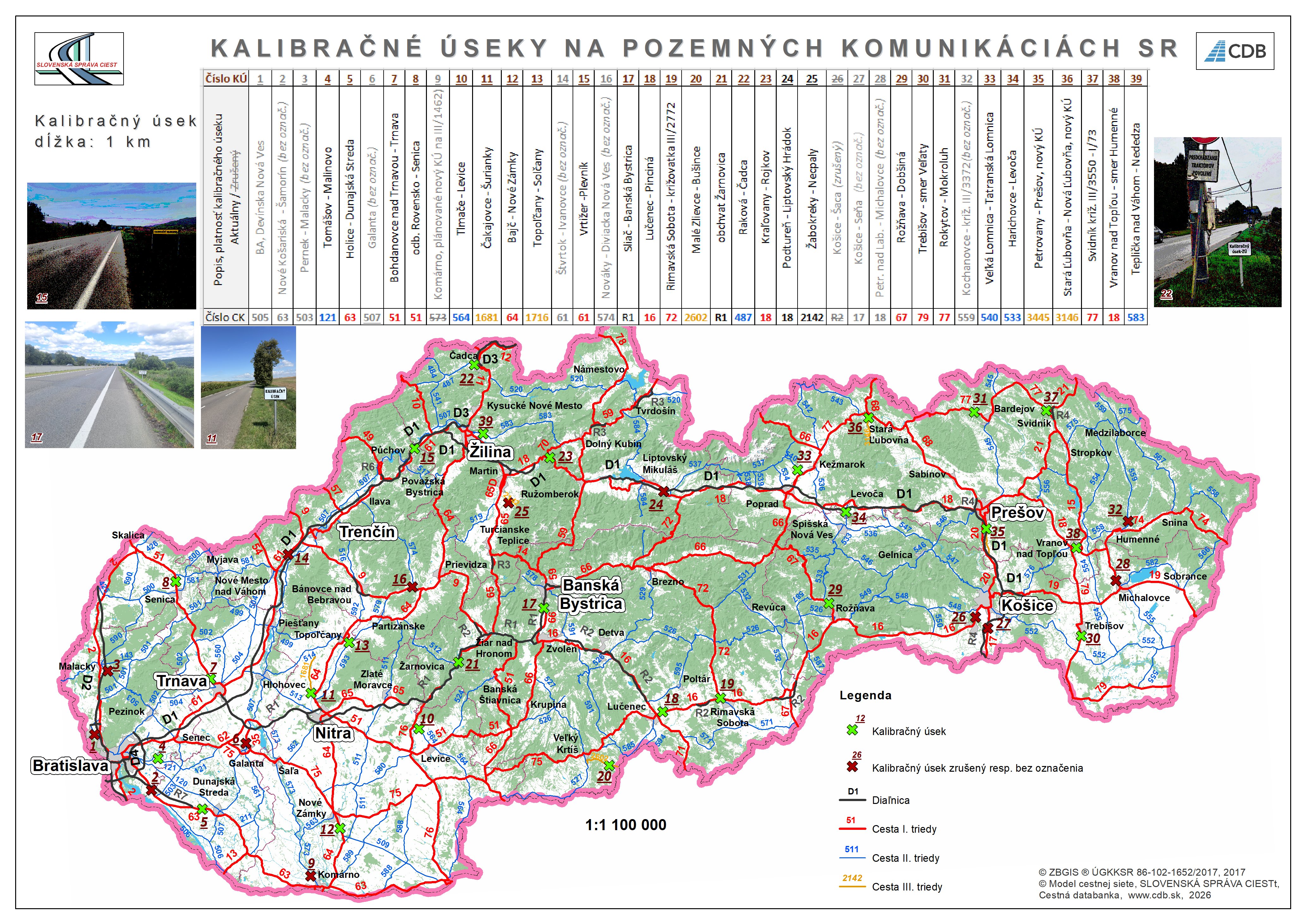

Kalibračné úseky - prehľad



Kalibr. úsek č.1

Kalibračný úsek č.1

 Kalibr. úsek č.2

Kalibračný úsek č.2

 Kalibr. úsek č.3

Kalibračný úsek č.3

 Kalibr. úsek č.4

  Kalibračný úsek č.4

Kalibr. úsek č.5

Kalibračný úsek č.5

Kalibr. úsek č.6

Kalibračný úsek č.6

 Kalibr. úsek č.7

Kalibračný úsek č.7

 Kalibr. úsek č.8

Kalibračný úsek č.8

 Kalibr. úsek č. 9

Kalibračný úsek č.9

 Kalibr. úsek č.10

Kalibračný úsek č.10

 Kalibr. úsek č.11

Kalibračný úsek č.11

 Kalibr. úsek č.12

Kalibračný úsek č. 12

 Kalibr. úsek č.13

Kalibračný úsek č. 13

 Kalibr. úsek č.14

Kalibračný úsek č. 14

 Kalibr. úsek č.15

Kalibračný úsek č. 15

 Kalibr. úsek č.16

Kalibračný úsek č. 16

 Kalibr. úsek č.17

Kalibračný úsek č. 17

 Kalibr. úsek č.18

Kalibračný úsek č. 18

 Kalibr. úsek č.19

Kalibračný úsek č. 19

 Kalibr. úsek č.20

 Kalibračný úsek č. 20

 Kalibr. úsek č.21

Kalibračný úsek č. 21

 Kalibr. úsek č.22

Kalibračný úsek č. 22

 Kalibr. úsek č.23

Kalibračný úsek č. 23

 Kalibr. úsek č.24

Kalibračný úsek č. 24

 Kalibr. úsek č.25

 Kalibračný úsek č. 25

 Kalibr. úsek č.26

KÚ bol zrušený

Kalibračný úsek č. 26

 Kalibr. úsek č.27

Kalibračný úsek č. 27

 Kalibr. úsek č.28

Kalibračný úsek č. 28

 Kalibr. úsek č.29

Kalibračný úsek č. 29

 Kalibr. úsek č.30

Kalibračný úsek č. 30

 Kalibr. úsek č.31

Kalibračný úsek č. 31

 Kalibr. úsek č.32

Kalibračný úsek č. 32

 Kalibr. úsek č.33

Kalibračný úsek č. 33

 Kalibr. úsek č.34

Kalibračný úsek č. 34

Kalibr. úsek č.35

Kalibračný úsek č. 35

Kalibr. úsek č.36

Kalibračný úsek č. 36

Kalibr. úsek č.37

Kalibračný úsek č. 37

Kalibr. úsek č.38

Kalibračný úsek č. 38


Kalibračné úseky – 2016



Kniha - Kalibračné úseky




Aktualizované: 10.2.2017

Publikované: 29.4.2016
