Skiddometer BV11 VI

Popis zariadenia:

Na meranie a hodnotenie drsnosti vozoviek v centrálnej technickej evidencii pozemných komunikácií sa používa meracie zariadenie Skiddometer BV11 VI od fínskej firmy Moventor Oy.

Meracie zariadenie Skiddometer BV11 VI (Vehicle Integration) je najnovšou inováciou v meraní pozdĺžneho trenia.

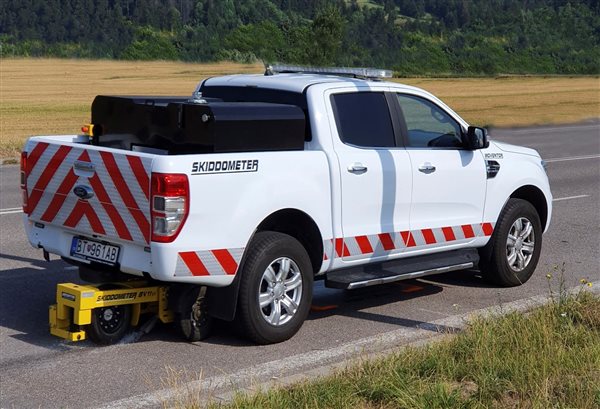

Samotná meracia jednotka je integrovaná do vozidla Ford Ranger a ovládaná pomocou elektrického zdvíhacieho systému a počítača s dotykovou obrazovkou TSC (Touch Screen Computer system).

Ovládací systém TSC tvorí tablet s operačným systémom Android (s aplikáciou Skiddometer BV11 na komunikáciu s meracou jednotkou), interface box, databox a kabeláž.

Súčasťou systému TSC je aj cloudová služba Web Service.

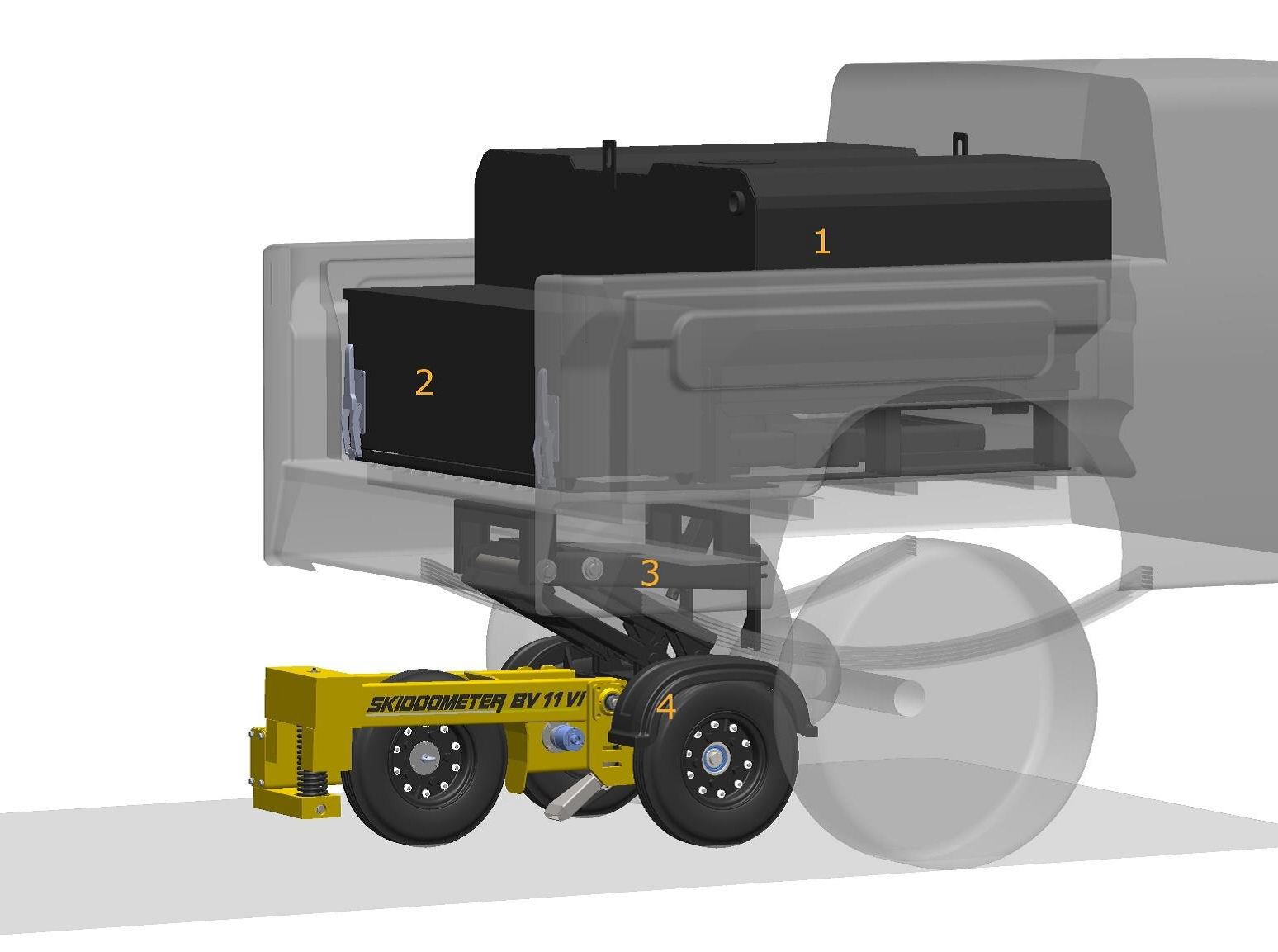

Meracie zariadenie Skiddometer BV11 VI sa skladá z týchto základných súčastí:

• nádrž na vodu s objemom 650 litrov (1) s automatickým elektrickým vodným čerpadlom

• skriňa na náradie (2)

• zdvíhací mechanizmus (3)

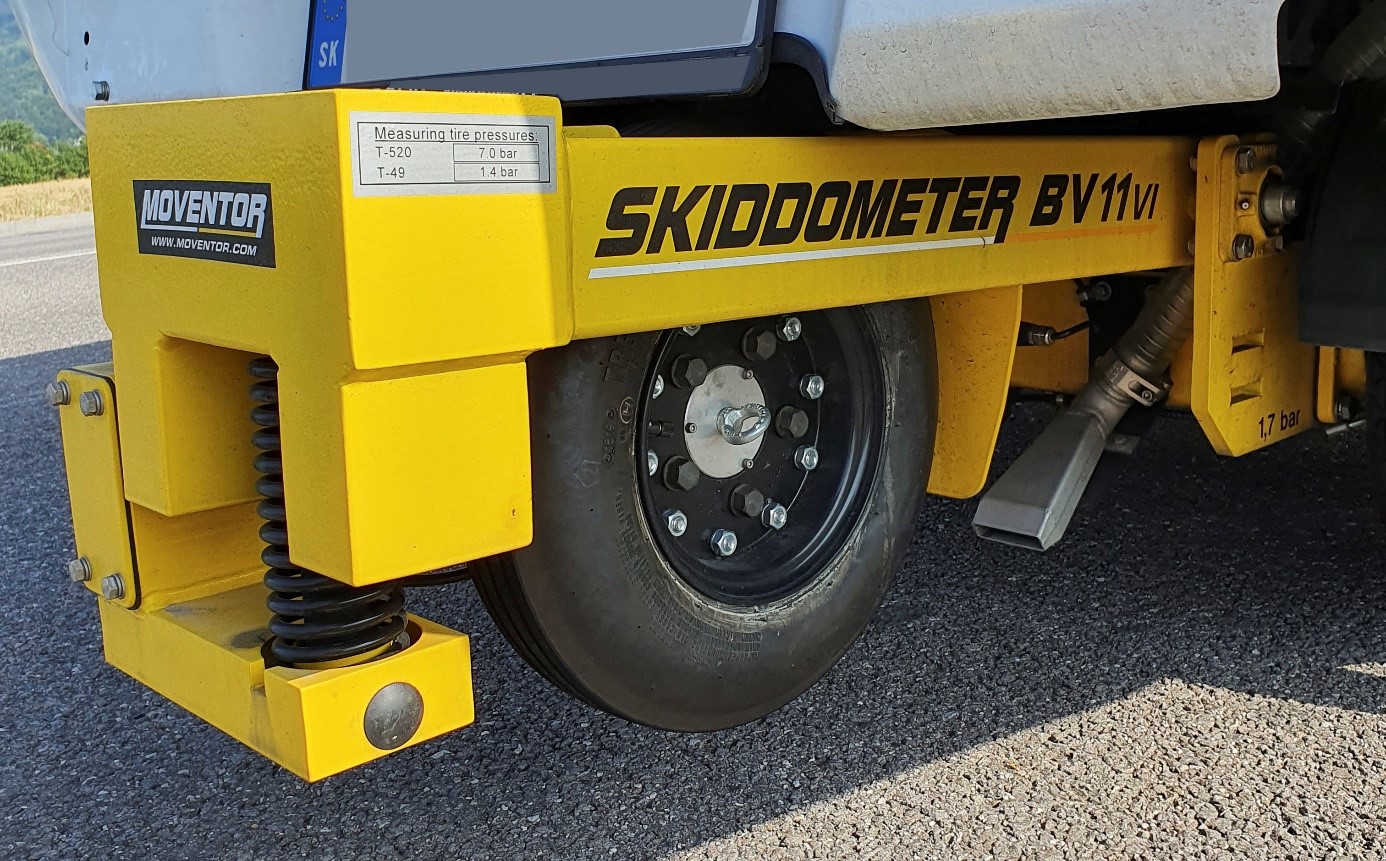

• meracia jednotka (4)

Zdroj: Skiddometer BV 11 VI & TSC Operation and Maintenance Manual

• infračervený teplomer na meranie teploty povrchu vozovky

• ovládací systém TSC umiestnený vo vozidle

Samotná meracia jednotka (4) váži 180 kg a má tri kolesá. Dve bočné vodiace/referenčné kolesá a jedno meracie koleso.

Pre meracie koleso sa primárne používa pneumatika typu T-49 s hustením 1.4 bar, ale je možné použiť aj pneumatiku typu T-520 s hustením 7,0 bar. Pneumatiky referenčných kolies sa hustia na tlak 1,7 bar.

Parametre merania:

• sklz 17 %


• hrúbka vodného filmu je 0,5 mm pre pneumatiku T-49 a 1 mm pre pneumatiku T-520

• teplota vzduchu pri meraní musí byť viac ako 4 °C, s výnimkou merania pre okamžité hodnotenie stavu povrchu a špeciálneho merania na ľade

• možnosť merať v rozsahu rýchlostí 20 - 130 km/h, pokiaľ to podmienky na meranom úseku umožňujú, meranie sa vykonáva pri referenčnej rýchlosti 80 km/h


Získaná charakteristika vozovky:

• súčiniteľ pozdĺžneho trenia Mu (-)

TP 025 – Meranie a hodnotenie drsnosti vozoviek pomocou zariadení SKIDDOMETER BV11 a PROFILOGRAPH GE   (účinnosť od 1.1.2022)  určuje zásady pri meraní a hodnotení drsnosti vozoviek s použitím meracieho zariadenia SKIDDOMETER BV11 na určenie šmykového trenia a zariadenia PROFILOGRAPH  na určenie makrotextúry povrchu.
