Kuab

Kuab - meranie únosnosti

Na meranie a hodnotenie únosnosti asfaltových vozoviek v centrálnej technickej evidencii pozemných komunikácií sa používajú meracie zariadenia  FWD KUAB, a to :

  • KUAB 2 m – 150
  • KUAB 2 m – 50

Deflektometer FWD je zariadenie na rázovú zaťažovaciu skúšku vozoviek generujúce zaťaženie pádom bremena na tlmiace podložky uložené na povrchu kruhovej zaťažovacej dosky, ktorá je v kontakte s podložím alebo vozovko.



Základné časti:

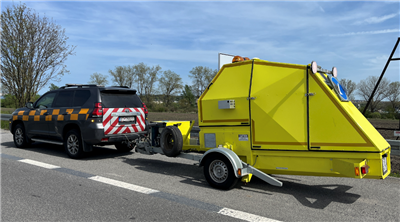

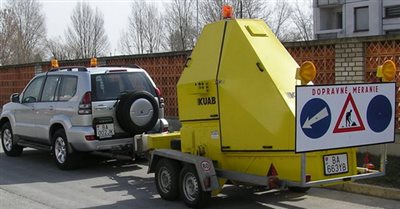

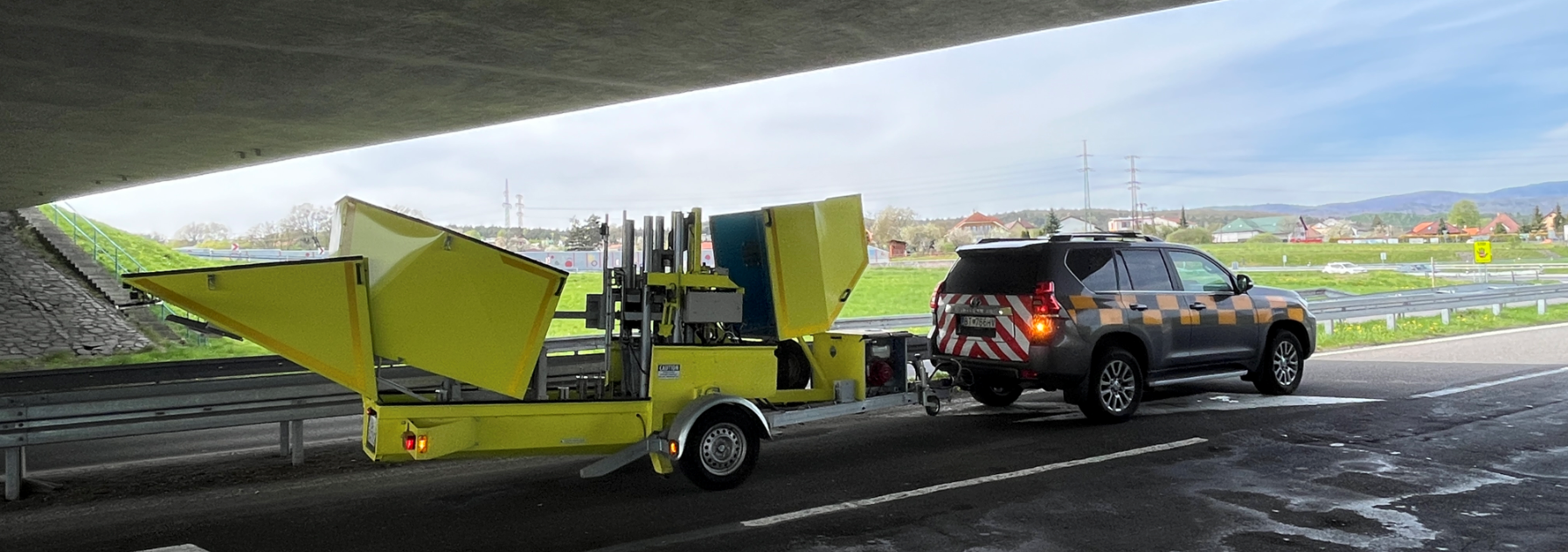

  • ťažné vozidlo – Toyota Landcruiser

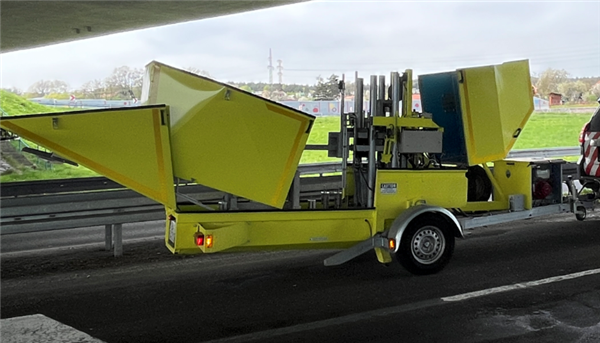

  • dvoj alebo jednonápravový príves vybavený snímačmi priehybu a teplomermi na meranie teploty vzduchu a povrchu vozovky
    hmotnosť 1600 – 1800 kg,
    dĺžka 5,2 m x šírka 1,9 m x výška 2,5 m
  • merač dĺžok
  • riadiaci počítač s príslušenstvom
  • software firmy KUAB na ovládanie zariadenia a analýzu nameraných údajov


 UKÁŽKA MERANIA NA VIDEOZÁZNAME

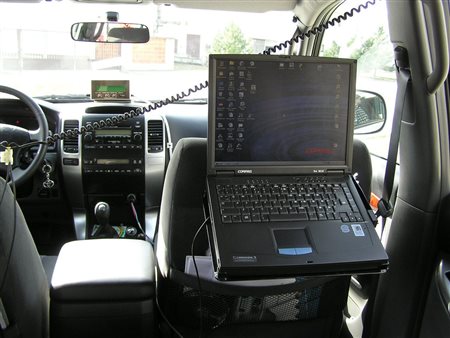

  Kuab - interiérParametre merania:

  • rozsah zaťaženia : 12 –50 kN
  • čas nábehu zaťaženia : 23 – 17 msec
  • trvanie zaťaženia : 60 – 40 msec
  • segmentové zaťažovacie dosky: priemer 300 mm
  • snímače priehybu
  • počet seizmomerov: 7 ks
  • presnosť: 1 mikrometer
  • merače teploty
  • teplomer vzduchu
  • infračervený teplomer na meranie teploty povrchu vozovky

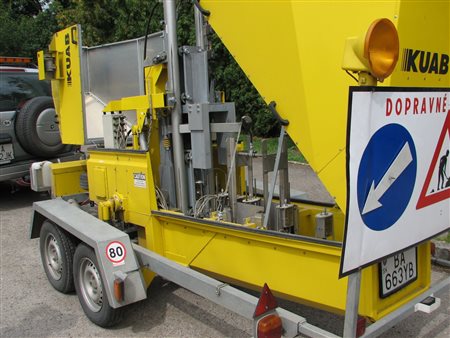

Kuab - detailZískané charakteristiky vozovky:

  • priehyb vozovky
  • únosnosť vozovky


Kuab



TP 031 – Meranie a hodnotenie únosnosti asfaltových vozoviek pomocou zariadenia FWD KUAB [PDF, 752 kB]  (pôvodne TP 01/2009, účinnosť od 1.5.2009 ) určuje zásady pri meraní a hodnotení únosnosti asfaltových vozoviek s nestmelenými alebo hydraulicky stmelenými podkladovými vrstvami. TP stanovujú technické parametre zariadení na meranie, podmienky merania a stanovenia meraných lokalít, postup prípravy a vykonávania skúšok na meranom bode. Taktiež definujú potrebné údaje v skúšobnom protokole a popisujú spôsob vyhodnotenia meraní.

Zoznam Technických predpisov rezortu



 Aktualizované: 10.7.2017

Publikované: 1.12.2010
