Profilograph

Na meranie a hodnotenie nerovnosti vozoviek v centrálnej technickej evidencii pozemných komunikácií sa používa meracie zariadenie Profilograph GE firmy Greenwood Engineering A/S z Dánska, vrátane príslušenstva a firemného softvéru na vyhodnotenie dát.

Toto zariadenie na základe snímania pozdĺžnych a priečnych profilov laserovými snímačmi v kombinácii s pokročilými technikami pre zber a analýzu dát poskytuje podrobné informácie o stave povrchu vozovky z hļadiska jej rovnosti. Pre všetky súčasti zariadenia výrobca garantuje triedu presnosti 1.

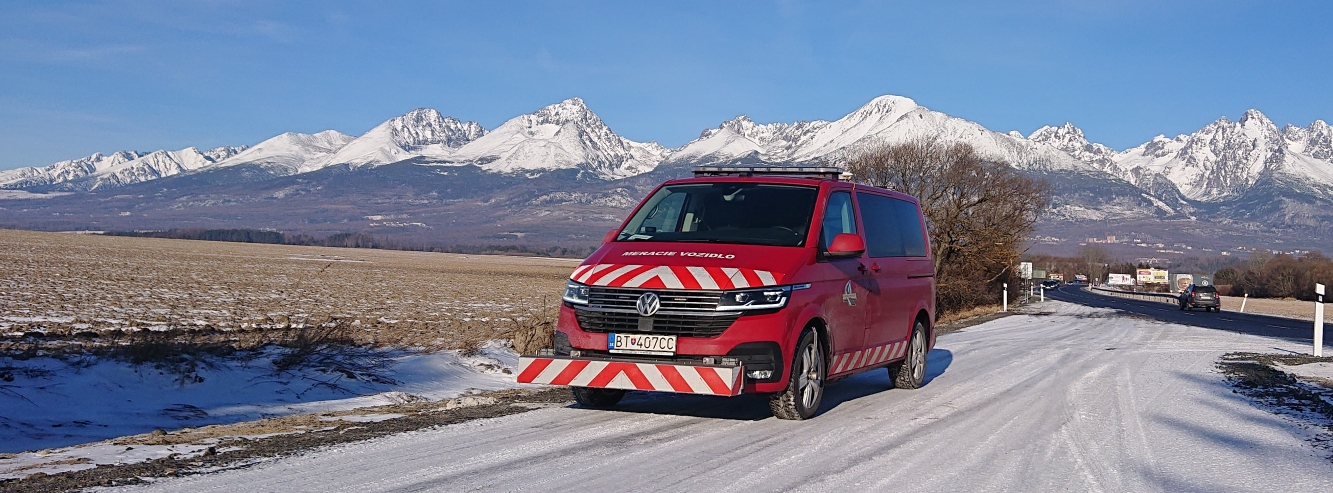

Profilograph - meraniie nerovnosti vozoviek

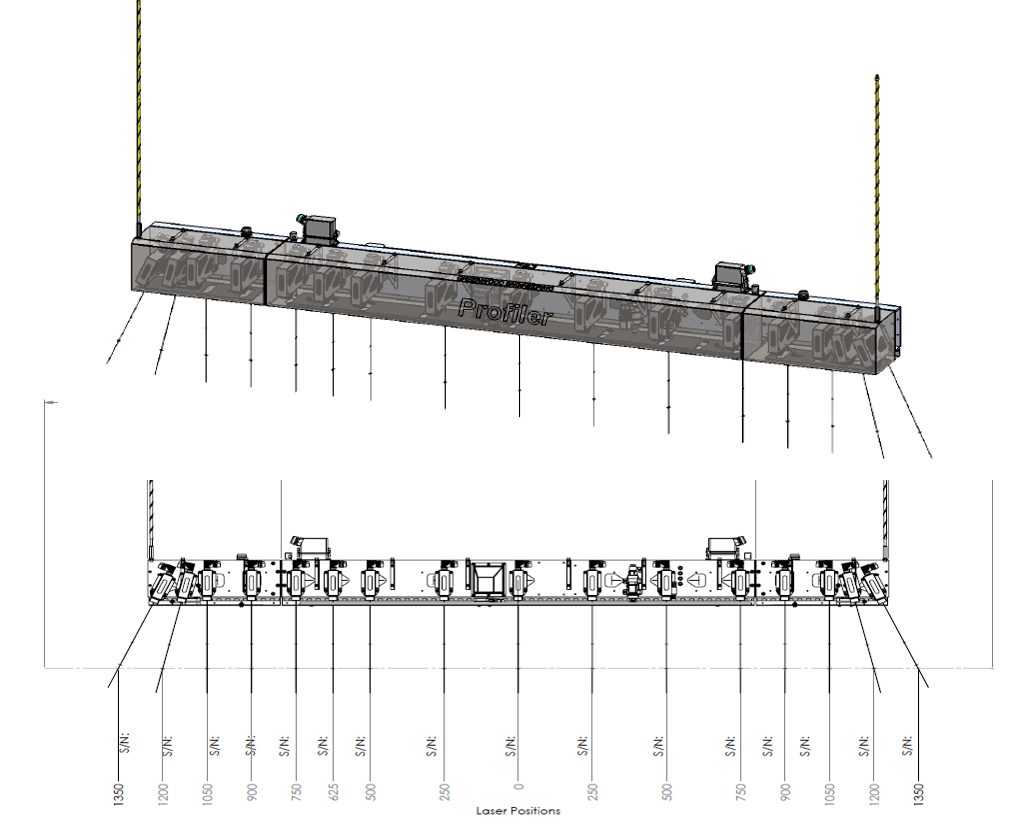

Profilograph - usporiadanie nosníku

Základné časti:

  • vozidlo: VW Multivan
  • merací nosník obsahujúci:
    • 16 laserových senzorov
    • 3 akcelerometre
    • 2 gyroskopy + riadiaca jednotka
  • odometer/ merač dĺžok v ľavom prednom kolese
  • operačná jednotka (na kontrolu systému a okamžitú prezentáciu dát)
  • software na kalibráciu zariadenia a analýzu nameraných údajov
  • GPS

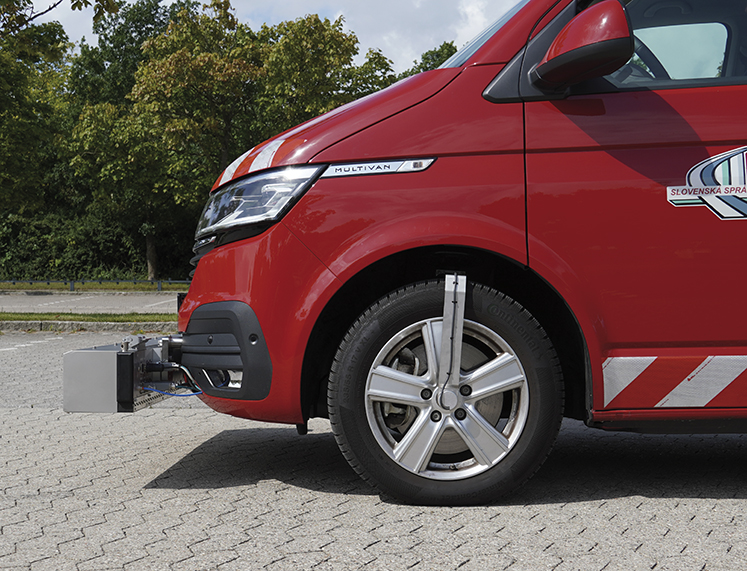

Profilograph - merací nosníkParametre merania:

  • šírka meraného priečneho profilu vozovky: 2,70 m pri šírke meracieho nosníka 2,5 m
  • rýchlosť počas merania: 20-110 km/h, (optimálna 60 - 80 km/h)
  • frekvencia čítania a ukladania údajov: 144 vzoriek/100 mm pri 80 km/h a frekvencii snímania 32 kHz
  • presnosť merania hĺbky vyjazdených koľají: 0,05 – 1 mm





Profilograph - interiér vozidla

Získané charakteristiky vozovky:

  • pozdĺžny profil
  • pozdĺžna nerovnosť (v jednotkách IRI, APL, PSI)
  • priečny profil
  • hĺbka vyjazdených koľají
  • makrotextúra vozovky (priemerná hĺbka profilu)
  • priečny sklon vozovky
  • priestorový profil vozovky
  • horizontálne a vertikálne zakrivenie cesty
  • zemepisná poloha bodov trasy



  UKÁŽKA MERANIA NA VIDEOZÁZNAME

TP 056 – Meranie a hodnotenie nerovnosti vozoviek pomocou zariadenia Profilograph GE [PDF, 1,28 MB]  (pôvodne TP 04/2012, účinnosť od 15.10.2012 ) stanovuje postup merania a hodnotenia pozdĺžnej nerovnosti prostredníctvom Medzinárodného indexu nerovnosti – International Roughness Index (IRI) a priečnej nerovnosti asfaltových vozoviek prostredníctvom hĺbky vyjazdených koļaji.
