Výškové vedenie cesty (úseku) predstavuje pozdĺžny sklon osi jazdného pásu cesty (úseku). Ak ide o klesanie je hodnota sklonu záporná, ak ide o stúpanie, je hodnota sklonu kladná. Výškové vedenie sa generuje pre súvislú časť cesty alebo jednotlivé úseky, ak je typ úseku vetva, alebo privádzač.
O výškovom vedené sú evidované nasledovné údaje:
usek
ID Úseku referenčnej siete, na ktorom sa udalosť nachádza
staničenie začiatku
staničenie začiatku udalosti na úseku, pozri Lokalizácia na referenčnej sieti a Úsekové staničenie
staničenie konca
staničenie konca udalosti na úseku, pozri Lokalizácia na referenčnej sieti a Úsekové staničenie
Z-začiatok
udáva hodnotu nadmorskej výšky (Z-súradnica) na začiatku udalosti
Z-koniec
udáva hodnotu nadmorskej výšky (Z-súradnica) na konci udalosti
sklon
udáva hodnotu pozdĺžneho skonu úseku v percentách s presnosťou na 1 desatinné miesto
Výškové vedenie je určené nasledovne:

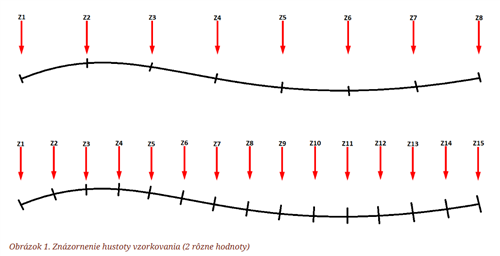

Krok 1. Pre časť cesty (úsek) sa získajú Z hodnoty každých x metrov pozdĺž geometrie.

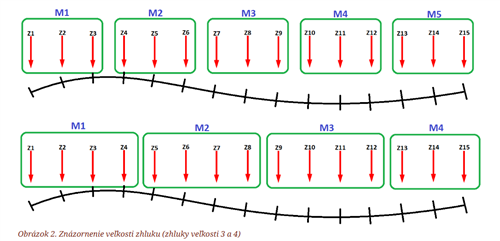

Krok 2. Následne sa zo získaných Z-hodnôt vytvoria zhluky n hodnôt idúcich za sebou a každému z nich sa vypočíta medián Z-hodnôt.

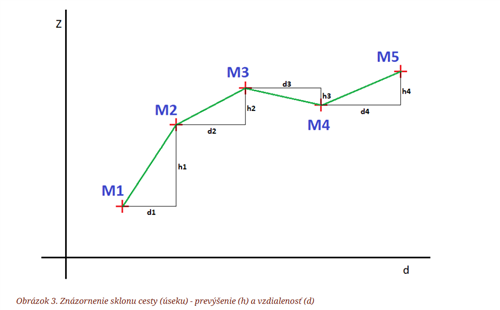

Krok 3. Zo získaných mediánových Z-hodnôt sa vypočíta hodnota sklonu ako podiel prevýšenia a vzdialenosti znázornených na obrázku.
kde:
s - sklon [%],
h - prevýšenie [meter],
d - vzdialenosť [meter].
Krok 4. Nakoniec sa interval, ktorému prislúcha určitá hodnota sklonu lineárne zastaničí na jednotlivé úseky tvoriace analyzovanú časť cesty (úsek), v prípade ak sú hodnoty sklonu susedných intervalov menšie ako prahová hodnota e (minimálny rozdiel susedných hodnôt sklonu), tak sa tieto intervaly zlúčia do jedného a hodnota skolnu sa spriemeruje. (Parametre hustoty vzorkovania, veľkosti zhluku a minimálneho rozdielu susedných hodnôt sklonu sa nastavujú na vstupe pre výpočet.)
